Рис. Рычажный механизм сцепления автомобиля КамАЗ. а – устройство, б, в, – сцепление соответственно включено и выключено, 1 – промежуточный диск, 2 – рычаг (кулачок), 3 – ось, 4 – маховик, 5 – ведомые диски, 6 – нажимной диск.

Рычаги 2, установлены на осях 3, закрученных пружинами и помещены в четыре выступа промежуточного диска 1. Рычаги находятся между маховиком и нажимным диском 6. При этом пружины на осях 3 будут зажаты более туго. При выключенном сцеплении, нажимной диск разойдется с маховиком и рычаг 2 будет поворачиваться усилием зажатых пружин. В этом случае рычаги удерживают промежуточный диск 1 от сближения с нажимным диском и отталкивают от маховика.

Наиболее характерные из неисправностей:

– сцепление полностью не выключается (пробуксовывание);

– неполное выключение сцепление (сцепление «ведет»);

– рывки при включении сцепления.

Пробуксовывание – это проскальзывание ведомого диска относительно маховика и ведущего (нажимного) диска, при этом увеличение частоты вращения коленчатого вала двигателя не приводит к повышению скорости движения автомобиля или она повышается гораздо медленнее, чем увеличивается частота вращения коленчатого вала. Причиной может быть недостаточный свободный ход педали сцепления, что легко устраняется, а также замасливание фрикционных прокладок, износ фрикционных прокладок, поломка пружин. В последних случаях, надо обратиться в специализированные мастерские по ремонту.

При неполном выключении сцепления его ведомый диск и ведущий вал коробки передач не останавливаются, что затрудняет, а иногда делает невозможным включение передач в коробке передач. Говорят, что сцепление «ведет», в этом случае маховик не разъединяется полностью с ведомым диском сцепления и продолжает его вести. К такой ситуации может привести увеличенный свободный ход педали сцепления или же наличие воздуха в сцеплении, приводимом в движение гидроприводом. Устраняют неисправность уменьшением свободного хода педали сцепления.

Сцепление может не выключаться полностью и при других неисправностях, таких как:

– перекос нажимного подшипника;

– коробление ведомого диска;

– поломка пружин;

– другие неисправности связанные с внутренними дефектами этого механизма.

В таких случаях нужно обратиться к специалисту.

Рывки при включении возникают вследствие износа шлицев ступицы ведомого диска сцепления или ведущего вала коробки передач, а также поломки демпферных пружин. Для устранения такой неисправности необходимо заменить поломанные или изношенные детали.

Таблица. Неисправности сцепления

Ежедневно проверять действие сцепления и наличие свободного хода педали. Педаль сцепления должна двигаться легко без заеданий и оттяжной пружиной возвращаться в первоначальное положение. Подтянуть и проконтролировать крепежные детали, а также подтянуть в случае ослабления места соединения трубопроводов гидравлического привода сцепления.

Первое и второе техническое обслуживание.

– замерить величину свободного хода педали сцепления и если надо отрегулировать привод сцепления для обеспечения свободного хода муфты выключения сцепления. Для проверки свободного хода муфты сцепления вручную перемещают рычаг валика вилки.

– пружину 19 от рычага 18 вилки выключения, изменяя вращением гайки 13 длину тяги 14, добиваются нормального свободного хода. Если свободный ход рычага, измеренный на радиусе 90 мм окажется менее 3 мм, отрегулировать его сферической гайкой 13 толкателя до величины 3,7 – 4, 6 мм, что соответствует свободному ходу муфты выключения сцепления 3,2 – 4 мм. Затем устанавливают пружину;

– проверить герметичность привода, исправность и целостность оттяжных пружин педали сцепления и рычага вала вилки выключения сцепления;

– смазать упорный подшипник муфты выключения и втулки валика педали сцепления;

– смазать вал педали сцепления;

– проверить уровень жидкости в бачке главного цилиндра привода сцепления, при необходимости долить жидкость. Уровень жидкости должен быть 10-15 мм от верхней кромки бачка;

– сменить жидкость в системе гидропривода сцепления (один раз в год, обычно, осенью);

– отрегулировать свободный ход поршня главного цилиндра привода и свободный ход рычага вала вилки выключателя сцепления;

– затянуть болты крепления пневмоусилителя;

– прокачать, если надо, систему гидравлического привода сцепления.

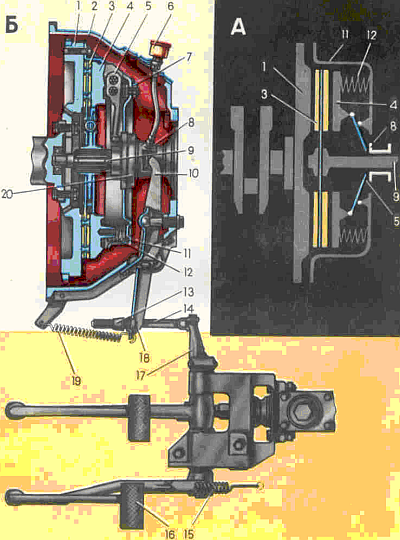

Рис. Сцепление автомобиля ГАЗ-53А А – схема, Б – устройство, 1 – маховик, 2 – картер, 3 – ведомый диск, 4 – нажимной диск, 5 – рычаг выключения, 6 – масленка, 7 – регулировочная гайка, 8 – муфта выключения, 9 – ведущий вал коробки передач, 10 = вилка выключения сцепления, 11 – кожух, 12 – пружина, 13 – регулировочная гайка, 14 – тяга, 15 и 19 – оттяжные пружины, 16 – педаль сцепления, 17 – рычаг вала педали, 18 – рычаг валки, 20 – упорный шариковый подшипник
