Теперь, пожалуй, ясно: для того чтобы «продавить» участок дислокационной линии в зазоре между двумя неподвижными стопорами, расстояние между которыми l, нужно преодолеть некоторое максимальное, создаваемое дислокацией, напряжение mах. Расчет показывает, что mах определяется формулой

mах = 2Gb/l ,

подобной той, которая определяет Ртах для мыльного пузыря. Дело в том, что — величина поверхностного натяжения пленки, а Gb — величина, пропорциональная линейному натяжению дислокационной линии. Так как G 1012 дин/см2, b 3.10– 8 см, то при l 10– 4 см оказывается mах 6.108 дин/см2. То есть для того, чтобы заставить дислокацию двигаться, надо приложить к ней очень большие напряжения. То же другими словами: если росинки-стопоры расположены вдоль дислокации и если к дислокации приложено напряжение < mах, она окажется неподвижной. Очень важное заключение! Композиторам сплавов оно подсказывает отличную идею: если хочешь воспрепятствовать пластичности кристалла, введи в него такую примесь, которая в виде росинок осядет вдоль дислокаций и застопорит их. Хочешь добиться сопротивляемости кристалла деформированию вплоть до высоких напряжений, посади на дислокации стопоры-росинки почаще. Оставим в стороне вопрос о том, как эти идеи осуществить в конкретной ситуации. «Как» — это вопрос очень конкретный. Его решают технологи применительно к конкретным сплавам. А вот общая идея застопорить дислокации выделениями — это то, что заслужило внимание и ученых, и технологов всех рангов.

Возможность осадить «росу» вдоль дислокационной линии нашла себе еще одно применение. Хочется сказать: красивое применение. Вспомните: перед восходом солнца паутина, усеянная росой, видна значительно отчетливей, чем после того, когда солнечные лучи испарят росинки. Капельки росы декорируют невидимые волоски паутины, и они становятся видимыми. Потеряв росинки, нити паутины как бы исчезают.

В прозрачных кристаллах можно сделать видимыми дислокационные линии, если их продекорировать посторонними частицами. Отлично это, в частности, получается, если вдоль дислокаций в кристалле NаСl осадить частицы серебра.

Для этого очерка я подобрал фотографию, на которой видны дислокации, продекорированные серебром. Для полноты аналогии выбран такой участок кристалла, где дислокационные линии образуют зримое подобие паутины.

ЕЩЕ РАЗ ОБ ЭЛЕКТРОННОМ ВЕТРЕ

Еще раз к электронному ветру мы обратимся в связи с тем, что в ходе нашего повествования в кристалле поселились дислокации. Электронный ветер, обдувая дислокацию, будет действовать на нее с некоторой силой, которая может оказаться совсем немалой, достаточной для того, чтобы повлиять на движение дислокации.

В этом очерке мы преследуем две цели. Во-первых, хотим оценить величину силы F– >, с которой электронный ветер «дует» на дислокацию единичной длины, и, во-вторых, обсудить эксперимент, в котором, по-моему, вполне убедительно показана реальность этой силы.

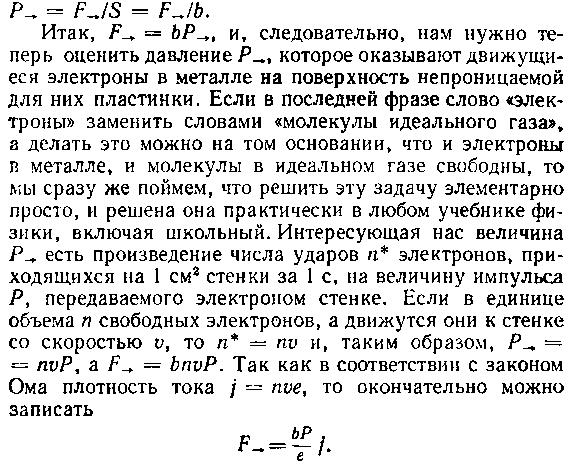

Вначале оценим силу F– >. Для того чтобы это сделать, нужно представить себе, каким препятствием для движущихся электронов является дислокация. Задачу о взаимодействии между электронами и дислокацией теоретики решают, пользуясь сложным арсеналом средств теоретической физики. Мы же, упрощая реальную ситуацию, сочтем, что в механизме рассеяния электронов линия дислокации единичной длины с вектором Бюргерса b эквивалентна пластиночке шириной b см и длиной в 1 см, т. е. площадью S = b см. 1см = b см2. Такое приближение приходит в голову и кажется разумным потому, что на расстоянии b от плоскости скольжения расположение атомов в кристалле «забывает» о том, что в нем содержатся дислокации. Сочтем также, что те электроны, которые сталкиваются с пластинкой, подменяющей дислокацию, будут полностью передавать ей свой импульс, т. е. оказывать на пластинку давление

Итак, формула есть. Она оказалась практически такой же, какую получили физики-теоретики, и, следовательно, наше упрощение реальной ситуации не увело нас далеко от правды.

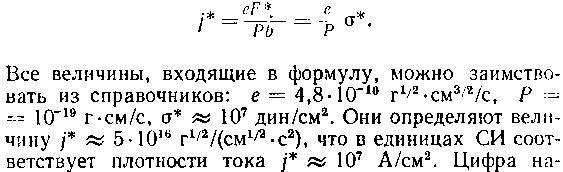

Теперь, глядя на формулу, надо понять, в какой мере сила может повлиять на судьбу дислокации. Лучше задать вопрос в другой формулировке: какой должна быть сила или, в конечном счете, плотность тока j, чтобы электронный ветер мог заметно повлиять на движение дислокации? Естественно предположить, что для этого напряжение = F– >/b, создаваемое силой вблизи дислокации, должно быть того же порядка, что и механическое напряжение *, необходимое для смещения дислокации с места. Для этого необходима плотность тока, следующая из предыдущей формулы,

столько впечатляющая, что хочется произнести ее вслух: десять миллионов ампер на квадратный сантиметр. При такой оценке тока у экспериментатора могут опуститься руки и исчезнуть надежда обнаружить влияние электронного ветра на дислокации. Оказалось, однако, что эффект обнаруживается в очень простых опытах. Впрочем, «оказалось» не с первой попытки, а лишь через тринадцать лет после того, как эффект был предсказан теоретиками.

Расскажу об опытах, в которых был обнаружен эффект увлечения дислокаций электронным ветром. Эти опыты действительно очень просты. Вначале между двумя медными пластинками зажимался монокристальный шарик меди радиуса R 2.10– 2 см и слегка сдавливался. Результат такого опыта предопределен: на двух полюсах шарика, в местах их соприкосновения с пластинками, образовывались одинаковые круглые контактные площадки. Их радиус был r 5. 10– 4 см. Понятно, почему возникали площадки: вещество шарика в виде участков атомных плоскостей вдавливалось в его объем одинаково на двух полюсах, где все происходило симметрично. Легко понять, что контур вдавливаемых плоскостей есть замкнутая дислокационная линия. Для того чтобы последнюю фразу понять отчетливее, поглядим на рисунок, на котором схематически изображено возникновение дислокационной петли при вдавливании в кристалл части его вещества.

Теперь опыт можно усложнить, во время сжатия пропуская через шарик постоянный ток /. Так как площадь контакта шарик — плоскость мала (S = r2 см2), то для получения плотности тока j* 107 А/см2 нужно через образец пропустить не такой уж большой ток: I = j* •S 10 А.
